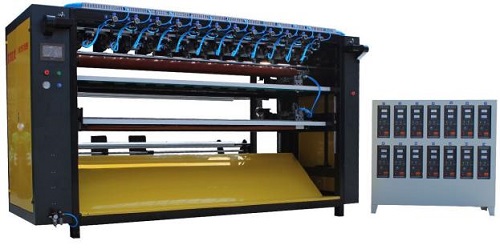

Ultralydsklip og tværgående maskine til effektiv stofforarbejdning

Den ultralydsskæring og tværgående maskine Tilbyder en integreret løsning til tekstilskæring med høj præcision. Designet med avanceret automatisering kombinerer dette udstyr ultralydsteknologi med centraliseret PLC-kontrol, der strømline hele produktionsprocessen fra at afvikle til skæring, tværgående og endelig output. Dets effektive layout og tilpassbare indstillinger gør det velegnet til forskellige stoftyper, især dem med elasticitet eller delikate strukturer.

Specifikationer

Model: AH-2200
Strømforsyning: 380V
Generator Power: 800W × Flere enheder
Outputfrekvens: 20 kHz
Arbejdshastighed: 1–20 meter/minut
Slæbrede bredde: Justerbar
Max Unwinding Diameter: 800 mm
Tværskæring: Enkelt blad / multi-blad (8,5N steppermotor)
Motorer:

• 3,5 kW servomotor × 1

• 60n stepmotor × 1

• 2.2kw transmissionsmotor med inverter × 1
  Drive System: Fuldautomatisk
  Maskinevægt: 1800–2500 kg
  Behandlingsstrøm: Afvikling → Mekanisk skæring → Krydsskæring → Output

Nøglefunktioner

1. Automatiseret drift
   Udskiftning af traditionelle nål-og-thread-metoder er systemet fuldt automatiseret med centraliseret PLC-kontrol. Alle handlinger afsluttes i rækkefølge, reducerer manuel arbejdskraft og forbedrer effektiviteten.

2. Spændingsstyret afvikling
   Den luftudvidende skaft er spændingsstyret af en dedikeret motor, der tillader stabil materialefodring.

3. Automatisk kantkorrektion
   Et autokorrektionssystem sikrer konsekvent materialjustering, reducerer fejlhastighederne og forbedrer nedskæringspræcisionen, mens der opretholdes energieffektivitet.

4. Justerbar skæremekanisme
   Maskinen understøtter lineær jernbanet lodret skæring og stabil højhastigheds tværgående. De færdige stofkanter er rene og fri for flossering med tilpassede breddeindstillinger.

5. Tilpasbare bladindstillinger
   Baseret på kundebehov kan en-bladet krydskærende konfigureres til at forbedre effektiviteten for produkter i større størrelse.

To-blad vs. tre-bladet konfiguration

To-bladet system
Den to-bladeopsætning inkluderer et elektrisk skab, hovedskæring og tværgående enhed og et kompakt fodaftryk. Stoffet føres fra toppen og bevæger sig direkte fra øvre ruller til de lodrette klinger over det tværskårne sektion. Denne kortere processti er ideel til elastiske materialer, da den minimerer strækning og forvrængning.

Hvert tværskæringsblad er uafhængigt monteret, hvilket gør det lettere at justere eller fjerne baseret på produktstørrelseskrav. Afstanden mellem de øvre og nedre klinger kan justeres op til 800 mm. Den omvendte rotation klemme rulle hjælper materialer med at falde rent uden at fange ruller.

Tre-bladet system
Denne version har ikke et eksternt elektrisk skab og kræver et større installationsområde. Stoffet fodres nedenfra, og det skårende afsnit fungerer som en uafhængig enhed. Hvert ultralydsbladsæt svarer lodret, forenklet justering og størrelsesjustering.

Efter slidt transmitterer en bevægelig bjælke signaler for at udløse tværgående. Krydsskærende klinger er på linje på et delt panel, med hver knivs slagtilfælde begrænset af design. Mens ubrugte klinger kan fjernes, forbliver driften af ​​bundpladen forenet. Brug af færre klinger kan introducere lette ubalancer, så to-bladesystemer foretrækkes til større produktstørrelser.

Strukturelle overvejelser

Lodrette klinger i den tre-bladversion anbefales ikke at være placeret over tværskæringsafsnittet. Dette ville øge maskinens højde markant, påvirke stabiliteten, let vedligeholdelse og logistik - især for installationer på øverste etager eller gennem smalle adgangspunkter.

Skærestørrelsesområde

• Minimum tværskåret størrelse: 20 × 20 cm

• Minimumsskærmstørrelse: 15 × 15 cm

Fire-bladet version følger det samme arbejdsprincip som tre-bladet med kun en lidt øget samlet højde.

Denne ultralydsklip og tværgående maskine giver præcise resultater, tilpasselig fleksibilitet og stabil ydelse-hvilket gør det til en pålidelig løsning til moderne tekstilproduktionsmiljøer.
