Ultralydssvejsning: proces, materialer, værktøj og praktiske opsætningstips

Ultralydssvejsning er en sammenføjningsproces, der bruger højfrekvente akustiske vibrationer til at skabe varme ved grænsefladen mellem to dele. Vibrationen påføres lokalt, under tryk, og materialerne smelter sammen uden den bulksmeltning, der sker ved konventionel svejsning. Det er en praktisk metode til termoplast, nonwovens, film og visse metaller, og det er blevet et velkendt syn på produktionslinjer, hvor rene, hurtige og gentagelige bindinger betyder noget. Hos Changzhou Aoheng Machinery er ultralydssvejsning ikke et abstrakt emne; det er princippet bag maskiner, vi bygger til producenter af tekstil, nonwoven, engangsprodukter og plastdele. Den nyttige del er at forstå, hvad processen har brug for fra materialet, værktøjet og opsætningen, så en god svejsning kan gentages snarere end tilfældig.

Sådan fungerer ultralydssvejseprocessen

Et ultralydssvejsesystem har en ligetil stak: en strømforsyning, en transducer, en booster, en sonotrode eller et horn og en ambolt eller armatur. Transduceren konverterer elektrisk energi til mekanisk vibration, boosteren justerer amplituden, og hornet leverer denne vibration til emnet. Ambolten holder delen og former kontaktpunktet. En typisk cyklus går gennem seks trin:

1. Delene placeres i et armatur eller på en ambolt.
2. Hornet går ned og kommer i kontakt med den øverste del.
3. Klemkraft påføres for at holde delene sammen.
4. Vibrationen løber i en indstillet svejsetid, hvilket genererer friktion og varme ved samlingen.
5. Vibrationen stopper, og delene holdes under tryk under holdetiden.
6. Hornet trækkes tilbage, og den bundne enhed fjernes.

Frekvens, amplitude, kraft, svejsetid og holdetid er hovedparametrene. Et 20 kHz system er almindeligt for robuste plastdele, mens 30 til 40 kHz ofte vælges til finere arbejde. Højere amplitude er ikke automatisk bedre; for meget kan markere overfladen, beskadige fibre eller revne skøre dele. Holdetiden betyder lige så meget som svejsetiden, fordi samlingen skal afkøles under tryk, før hornet trækkes tilbage. Til punktsammenføjning og små plastenheder kan en dedikeret bænkmonteret enhed gøre opsætning og repeterbarhed meget lettere, og AH50Q ultralydspunktsvejsemaskinen er et praktisk eksempel på den tilgang.

AH-50Q Ultralydspunktsvejsemaskine til tekstilmontage Bænkmonteret punktsvejser til nonwoven-håndtasker, maskeøreløkker og plastiksamlinger med fodpedalkontrol og mønsterforme til gentagelige sammenføjninger. Se produkt →

Hvilke materialer reagerer godt på ultralydssvejsning

Materialeadfærd afgør, om ultralydssvejsning er en god pasform. Amorf termoplast overfører generelt vibrationer godt; semi-krystallinske harpikser kan svejse, men har normalt brug for strammere procesvinduer. Nonwovens og film binder sig gennem lokaliseret fiber- eller overfladefusion, mens tynde metaller forbindes gennem solid-state deformation i stedet for smeltning. Tabellen nedenfor giver et praktisk udgangspunkt, men nøjagtige resultater afhænger af kvalitet, tykkelse, tilsætningsstoffer og værktøj.

Hvis du er usikker på, om en harpiks eller laminat vil svejse rent, skal du starte med en lille prøvekørsel og inspicere samlingen under belastning. Vi beholder et længere sæt af bemærkninger om materialekompatibilitet i vores tekniske bibliotek for teams, der har brug for et dybere udgangspunkt.

Værktøj, samlingsdesign og detaljerne, der bestemmer kvaliteten

Værktøj er det sted, hvor mange ultralydssvejseprojekter lykkes eller mislykkes. Et horn designet til et led kan være forkert for et andet, og et armatur, der bøjes, vil stjæle energi fra svejsningen. Fællesdesign har også betydning. En energidirektør koncentrerer vibrationer ved den indledende kontaktlinje, en forskydningsforbindelse giver en interferenspasning til stærkere forseglede samlinger, og fjer-og-not-layout hjælper med at justere dele. For tekstiler og nonwovens styrer hornfladen og amboltmønsteret bindingens udseende, blødhed og kantkvalitet. Et slidt horn eller en dårligt understøttet ambolt kan producere inkonsekvente bindinger, selv når maskinindstillingerne ser korrekte ud.

Til tekstil- og nonwovenarbejde afgør hornprofilen og amboltmønsteret ofte, om bindingen føles blød, flad eller dekorativ. Vores tekstiloptimerede svejsehorn er bygget med den balance i tankerne, og de er en af ​​de mere støjsvage grunde til, at en produktionslinje forbliver konsistent.

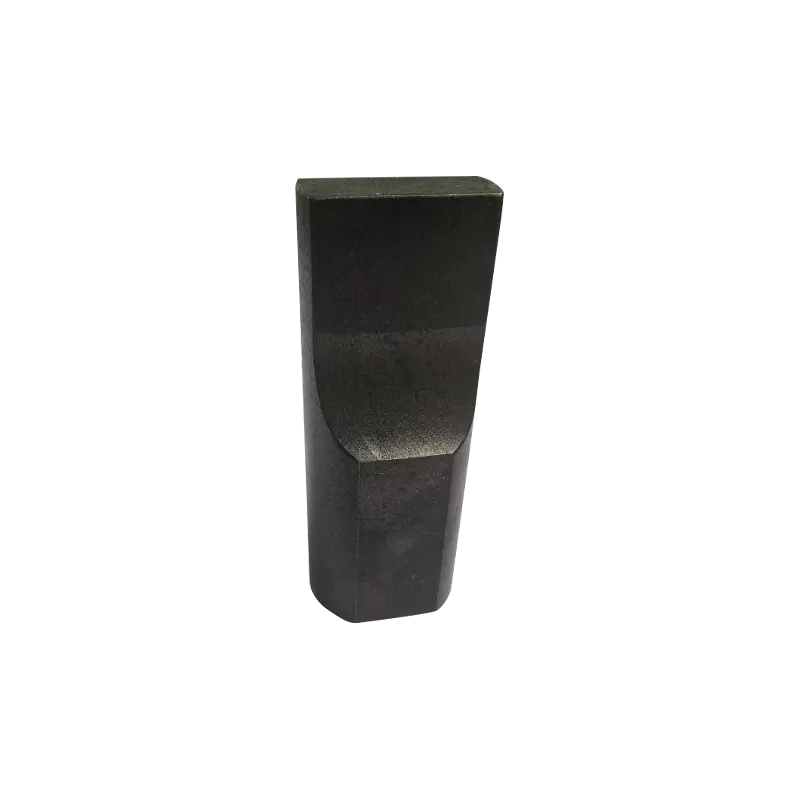

AH tekstiloptimerede ultralydssvejsehorn Ultralydshorntilbehør til tekstilsvejsning eller -skæring, tilbydes i flere amplituder og frekvenser for at understøtte ensartet energioverførsel i nonwoven- og stofbehandling. Se produkt →

Praktiske parametre og opsætningstjek

Før du udskifter maskinen, skal du kontrollere det grundlæggende. De fleste svejseproblemer er ikke mystiske; de er et løst armatur, en snavset overflade eller en parameter, der drev.

• Tør materialet, hvis harpiksen er hygroskopisk, og hold overfladerne fri for olie, støv og slipmidler.
• Kontroller fiksturets stivhed og delstøtte; bevægelse under tryk svækker svejsningen.
• Undersøg hornfladen for slid, huller eller ujævn kontakt.
• Bekræft, at spændetrykket er konsistent fra cyklus til cyklus.
• Juster amplitude og svejsetid i små trin, og bekræft derefter holdetiden.
• Kør en pull-test eller peel check på det faktiske produktionsmateriale, ikke kun en prøve fra lageret.

Hvor ultralydssvejsning passer i produktionen

Ultralydssvejsning dukker op, hvor varme, klæbemidler eller sømme er ubelejlige. I tekstiler og nonwovens bruges det til blondeeffekter, oplægning, quiltning, opskæring og forsegling og kompositlimning. I engangsprodukter forbinder den skobetræk, kasketter, pudebetræk, handsker og hygiejnebind uden sytråd. Emballagehold bruger det til tætninger og manipulationssikre samlinger, mens bil- og elektronikproducenter bruger det til små plastsamlinger og ledningsafslutning. Medicinsk produktion er afhængig af det, når en ren, gentagelig binding er vigtig.

I vores eget produktsortiment optræder de samme principper i ultralydsknippemaskiner, quiltemaskiner, skære- og skæremaskiner, engangsproduktmaskiner og dedikerede svejseenheder. Vores række af ultralydssvejsemaskiner dækker håndholdte, punkt-, stolpe- og plastsvejseformater, så det rigtige udgangspunkt afhænger af samlingen frem for en enkelt maskintype. Til feltreparationer, prøveudtagning eller korte kørsler giver en håndholdt ultralydssvejser som AH30 dig en nyttig bro mellem bænken og produktionslinjen.

AH-30 håndholdt ultralydspunktsvejser til felt- og korte løb Bærbar 28/35 kHz ultralydssvejser til punktsammenføjning af tynd plast, nonwovens og tråde, velegnet til reparationer, prøveudtagning og korte produktionsserier. Se produkt →

Sikkerhed, vedligeholdelse og almindelige fejltrin

Ultralydssvejsning er generelt ren, men den er ikke risikofri. Højfrekvente vibrationer kan påvirke hørelsen over tid, så indkapslinger og høreværn er værd at tage alvorligt. Hold hænderne væk fra hornet og ambolten under cykling, brug lockout-procedurer under værktøjsskift, og sørg for ventilation eller røgudsugning, når du arbejder med plast, der frigiver flygtige stoffer. På vedligeholdelsessiden skal du kontrollere hornslid, transducerkøling, kabeltilstand og armaturjustering efter en regelmæssig tidsplan. Et almindeligt fejltrin er at jagte mere kraft, når det virkelige problem er et slidt horn, en bøjelig armatur eller inkonsekvente deledimensioner. En anden er at antage, at en svejsning, der ser godt ud, vil holde under belastning; et simpelt træk eller peel check fanger flere problemer end en visuel inspektion.

Valg af det rigtige ultralydssvejseudstyr

Valg af udstyr starter med materialet og samlingen, ikke katalogsiden. Spørg, hvad delene er lavet af, hvor tykke de er, hvor meget svejseareal er involveret, og hvilken cyklustid linjen har brug for. Overvej derefter automatiseringsniveauet: En håndholdt enhed kan være nok til reparationer og arbejde med lavt volumen, mens en armaturbaseret maskine med kontrolleret kraft, tid og hold er bedre for ensartet produktion. Værktøjsstøtte betyder også noget, fordi horn og armaturer ikke er universelle. Hos Changzhou Aoheng Machinery bygger vi ultralydsudstyr til tekstil-, nonwoven-, engangsprodukter og plastapplikationer, og vi har leveret til kunder i mere end tredive lande. Den oplevelse er nyttig, når en standardmaskine har brug for et tilpasset horn, en anden ambolt eller en armatur, der er skræddersyet til en akavet delform.

Hvis du vejer en ny ultralydsproces, er det mest pålidelige næste trin et prøveforsøg med det faktiske materiale og samlingsgeometrien. Bring os delen, fejltilstanden og produktionsmålet, så kan vi hjælpe dig med at indsnævre maskinformatet, værktøjet og procesvinduet. Ultralydssvejsning belønner forberedelse, og en rolig, velunderstøttet opsætning slår normalt en lang række af maskinens funktioner.
