Hvad er en ultralydssvejsemaskine, og hvordan fungerer den?

Hvad er en ultralydssvejsemaskine?

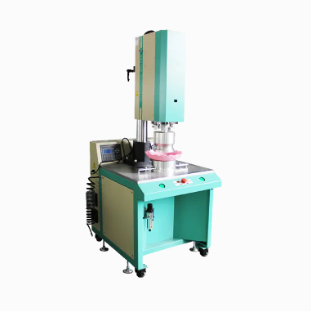

An ultralydssvejsemaskine er et stykke industrielt udstyr, der forbinder to materialer, oftest termoplast eller metaller, ved at bruge højfrekvente vibrationer i stedet for varme fra en ekstern kilde eller klæbemidler. Maskinen omdanner elektrisk energi til mekanisk vibration, som derefter påføres de overflader, der samles. Denne vibration genererer lokal friktionsvarme ved grænsefladen mellem de to dele, blødgør eller smelter materialet lige nok til at danne en stærk, permanent binding, når det afkøles. Fordi processen ikke er afhængig af lim, opløsningsmidler eller åben ild, betragtes den bredt som en ren, hurtig og gentagelig sammenføjningsmetode, der er velegnet til fremstillingsmiljøer med store mængder.

I modsætning til traditionelle svejseteknikker, der kræver smeltning af en hel komponent, fokuserer ultralydssvejsning energien præcist på samlingslinjen. Denne målrettede tilgang reducerer materialespild, forkorter cyklustider og minimerer termisk belastning på omgivende områder, hvilket gør det til et foretrukket valg til sarte samlinger såsom elektroniske komponenter, medicinsk udstyr og emballagefilm.

Hvordan fungerer ultralydssvejsning?

Arbejdsprincippet for en ultralydssvejsemaskine er centreret om at konvertere elektrisk energi til højfrekvente mekaniske vibrationer, typisk mellem 15 kHz og 70 kHz. Disse vibrationer overføres gennem en række præcisionskomponenter, der forstærker og dirigerer energien til det nøjagtige punkt, hvor binding skal ske.

Maskinens nøglekomponenter

Ethvert ultralydssvejsesystem er afhængig af et koordineret sæt dele, der arbejder sammen for at producere en ensartet svejsning:

Svejseprocessen trin for trin

Når først maskinen er sat op, sker den faktiske svejsecyklus i løbet af få sekunder. At forstå hvert trin hjælper med at forklare, hvorfor processen er så effektiv:

• De to dele, der skal forbindes, er placeret mellem hornet og ambolten med et designet kontaktpunkt kendt som en energidirektør i plastsvejseapplikationer
• Hornet går ned og påfører kontrolleret tryk for at holde delene fast sammen
• Højfrekvent vibration aktiveres, hvilket skaber friktion ved ledgrænsefladen
• Lokaliseret varme opbygges hurtigt og blødgør eller smelter kun materialet ved kontaktpunktet
• Vibration stopper, mens trykket opretholdes, hvilket tillader det smeltede materiale at størkne og danne en permanent molekylær binding
• Hornet trækkes tilbage, og den færdige, svejste del fjernes fra armaturet

Hele denne sekvens tager typisk mindre end et sekund for små komponenter og kun et par sekunder for større eller mere komplekse samlinger, hvorfor ultralydssvejsning er så velegnet til automatiserede produktionslinjer.

Vigtigste fordele ved ultralydssvejsning

Producenter vælger ultralydssvejsemaskiner frem for alternative sammenføjningsmetoder af flere praktiske årsager. Processen tilbyder en kombination af hastighed, konsistens og materialekompatibilitet, som få andre teknikker kan matche.

• Ekstremt korte cyklustider, ofte under et sekund, understøtter højkapacitetsfremstilling
• Der kræves ingen forbrugsstoffer såsom klæbemidler, opløsningsmidler eller fyldmaterialer
• Minimal varmepåvirket zone reducerer risikoen for vridning eller beskadigelse af komponenter i nærheden
• Meget gentagelige resultater, når parametrene er korrekt indstillet, hvilket reducerer del-til-del variation
• Miljøvenlig proces uden dampe, afgasning eller farlige biprodukter
• Kompatibel med automatisering og robotintegration til kontinuerlig produktion

Almindelige applikationer på tværs af brancher

Fordi ultralydssvejsning fungerer med en bred vifte af termoplast, nonwoven-stoffer og visse metaller, har den fundet en plads i adskillige industrier. Den specifikke applikation bestemmer normalt maskinens udgangseffekt, horndesign og armaturkonfiguration.

Ultralydssvejsning vs andre sammenføjningsmetoder

Når du skal beslutte, om ultralydssvejsning er den rigtige pasform, hjælper det at sammenligne det med andre almindelige sammenføjningsteknikker, såsom klæbende limning og varmestikning.

Denne sammenligning viser, hvorfor ultralydssvejsning ofte foretrækkes i højhastighedsproduktionsindstillinger, hvor hærdningsforsinkelser eller ekstra materialer ville sænke produktionen eller øge omkostningerne.

Valg af den rigtige ultralydssvejsemaskine

Valget af en passende maskine afhænger af materialetypen, delens geometri og det nødvendige produktionsvolumen. Købere vurderer typisk frekvensmuligheder, der spænder fra 15 kHz for større, hårdere dele til 40 kHz eller højere for små, sarte komponenter. Effekt, horndesign og tilgængeligheden af ​​programmerbare kontroller til amplitude, tryk og svejsetid spiller også en væsentlig rolle i at matche en maskine til en specifik applikation. Producenter, der producerer forskellige produktlinjer, investerer ofte i maskiner med udskifteligt værktøj, så en enkelt enhed kan håndtere flere deledesigns uden større omkonfiguration.

Bedste praksis for optimal svejsekvalitet

At opnå ensartede, stærke svejsninger kræver opmærksomhed på både maskinopsætning og deldesign. Følgende praksis hjælper med at minimere defekter og forbedre den samlede svejsestyrke:

• Design en energidirektør eller forskydningsforbindelse, der passer til materialet og delens geometri
• Tilpas amplitude- og trykindstillinger til den specifikke termoplast, der svejses
• Sørg for, at delene er korrekt justeret og fastgjort for at undgå ujævn energioverførsel
• Efterse og vedligehold regelmæssigt hornoverfladen for at forhindre slidrelaterede uoverensstemmelser
• Kør testsvejsninger og overvåg svejsestyrkedata, før du forpligter dig til fulde produktionskørsler

Ved at kombinere lydkomponentdesign med korrekt kalibreret udstyr kan producenter stole på ultralydssvejsemaskiner til at levere hurtige, rene og holdbare samlinger på tværs af en bred vifte af produkter og industrier.
