Ved konverteringsoperationer, hvor ruller af film, folie, papir, ikke-vævet stof eller fleksibelt emballagemateriale skal skæres i smallere bredder, har valget af skæremekanisme en direkte og målbar indflydelse på kantkvalitet, produktionshastighed, materialeudbytte og udstyrsvedligeholdelsesomkostninger. Den skæretype luftskærer skæremaskine — en konfiguration, der bruger pneumatisk aktiverede roterende klippeblade til at skære materiale gennem en sakse-lignende klippehandling — er blevet en af de mest udbredte opskæringsteknologier inden for emballage, elektronik, medicinsk og industriel materialekonvertering. Forståelse af de specifikke fordele, denne maskintype byder på i forhold til alternativer med snittet, knust og skraberskåret, giver et klart grundlag for at træffe informerede beslutninger om kapitaludstyr.
Før man undersøger fordelene, er en klar forståelse af driftsprincippet nyttig. I en slidskonfiguration af forskydningstype er par af cirkulære øvre og nedre blade placeret langs bredden af banebanen. Den øverste klinge overlapper den nederste klinge med en kontrolleret mængde - typisk 0,5 til 2,0 mm — og de to modsat roterende knive påfører banen en forskydningskraft, når den passerer mellem dem, og skærer den på samme mekaniske måde som sakse, der skærer papir. Betegnelsen "luftskærer" refererer til det pneumatiske aktiveringssystem: Trykluftcylindre kobler til og frakobler knivholderne, placerer knivene med præcision og påfører en konsekvent, kontrollerbar sidekraft for at opretholde korrekt kniv-til-blad-kontakt under hele skæreforløbet.
Dette pneumatiske indgrebssystem er grundlæggende for flere af maskinens vigtigste driftsmæssige fordele. I modsætning til mekanisk fikserede knivholdere, der kræver manuel omplacering ved hjælp af håndværktøj, kan pneumatisk aktiverede holdere aktiveres og frakobles hurtigt fra et kontrolpanel, og lufttrykket, der tilføres til hver knivstation, styrer direkte den laterale kraft - kaldet sidekraft eller overlapningskraft - der påføres knivene. Justering af denne kraft ved at ændre forsyningstrykket tager sekunder uden at standse maskinen eller røre ved knivenheden fysisk.
Kantkvalitet er den mest konsekvente outputkarakteristik ved enhver opskæringsoperation, og forskydningsskæremekanismen producerer konsekvent renere kanter end rive- eller knuseskæringsmetoder på tværs af det bredeste udvalg af materialetyper. Ved forskydningsskæring er materialefibrene eller molekylekæderne rent adskilt af modstående bladflader, der passerer tæt på hinanden, med minimal trykkraft påført vinkelret på banens overflade. Dette giver en spaltekant, der er lige, glat og fri for den ujævne rivning, støvdannelse eller kantkrølning, som skæring ofte producerer i sprøde eller lagdelte materialer.
For flerlagsfilm, der anvendes i fleksibel emballage - såsom PET/AL/PE eller nylon/PE-laminater - holder forskydningsskæringen hvert lag i kompression mellem de to blade samtidigt, hvilket forhindrer mellemlagsdelaminering ved slidskanten, som normalt opstår, når crush-cut-metoder påfører ujævn trykbelastning over laminattykkelsen. Aluminiumsfolie, som er særligt tilbøjelig til at revne i kanten under skærespænding, reagerer særligt godt på forskydningsskæring, fordi forskydningsvirkningen fordeler skærespændingen sideværts i stedet for at koncentrere den ved en rivelinje.
Rene spaltekanter har kaskadefordele gennem konverterings- og slutbrugsforsyningskæden. I trykte emballager genererer kantfejl synlige kvalitetsafvisninger i detailhandlen. Ved opskæring af batterielektrodefolie til lithium-ion-celler er gratfrie kanter et sikkerhedskritisk krav - metalliske grater ved elektrodekanten kan trænge ind i separatoren og forårsage interne kortslutninger. I medicinsk emballage er kantintegritet en del af validering af seglkvalitet. Forskydningsluftskærerens ensartede kantoutput reducerer antallet af fejl ved disse nedstrøms kontrolpunkter, hvilket sænker de samlede kvalitetsomkostninger på tværs af produktionskæden.

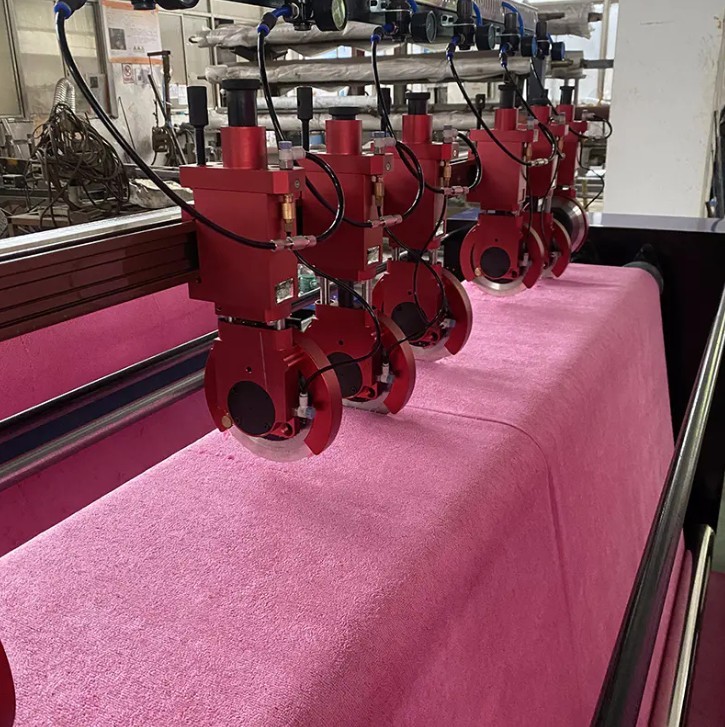

I high-mix konverteringsmiljøer, hvor spaltebredderne ofte ændres mellem produktionsordrer, er den tid, der kræves til at omplacere klingesamlinger, en direkte årsag til maskinens nedetid og arbejdsomkostninger. Det pneumatiske aktiveringssystem på luftskærer-skæremaskinen adresserer dette direkte. Klingeholdere er monteret på en præcisionsaksel eller -bjælke og kan skydes til de nødvendige positioner med knivene i udkoblet tilstand. Når den er placeret, bringer et tryk på luftindgrebskontrollen knivene i skærende kontakt på under et sekund pr. station, uden nogen manuel tilspænding, fastspænding eller mekanisk justering af individuelle knivholdere.
På fuldt udstyrede maskiner kan sidekraften, der påføres af de pneumatiske cylindre, indstilles individuelt pr. bladstation ved hjælp af proportionaltrykregulatorer, hvilket giver operatøren mulighed for at finjustere skærekvaliteten til forskellige materialer eller forskellige positioner på tværs af vævsbredden - for eksempel ved at påføre højere sidekraft ved kanttrimningsstationer og lavere kraft ved indvendige spaltepositioner - uden at skifte knive eller hardware. Dette niveau af kontrol pr. station er ikke tilgængeligt på mekanisk aktiverede opskæringssystemer og er en betydelig procesfleksibilitetsfordel for omformere, der kører forskellige materialespecifikationer på den samme maskine.
Mange konverteringsapplikationer er meget følsomme over for partikelforurening. Elektroniske komponenttape, optiske film, emballage til medicinsk udstyr og materialer, der er behandlet i renrum, kan ikke tolerere skærestøv eller mikroaffald, der aflejres på banens overflade under opskæring. Score-cut og crush-cut-metoder anvender en trykkraft, der knækker materiale ved skærelinjen og genererer fine partikler - især fra skøre materialer såsom PET-film, polypropylen og coated papir - som forurener både spaltevalserne og det omdannelsesmiljø.
Forskydningsskæremekanismen producerer dramatisk mindre partikler, fordi materialet skæres af modstående bladflader i stedet for at blive brækket under kompression. Den rene saksevirkning efterlader minimalt med materiale ved snitfladen, der kan bryde væk som snavs. Til applikationer, der kræver renhedsstandarder svarende til ISO klasse 7 eller bedre , forskydningsskæring er typisk den eneste mekanisk levedygtige skæremetode, der kan opfylde partikelkravene uden at omslutte hele opskæringszonen i et filtreret, tryksat miljø.
Reduceret støvdannelse gavner også knivens og maskinens levetid. Skærestøv, der ikke suges effektivt ud af maskinen, samler sig på lejeflader, lineære føringer og klingeholdere, hvilket accelererer slid og bidrager til positioneringsunøjagtighed over tid. En skæreskåret maskine, der kører med rene materialer, producerer mindre intern forurening, hvilket reducerer vedligeholdelsesfrekvensen og forlænger serviceintervallet mellem udskiftning af præcise komponenter.
Forskydnings-type luftskærer skæremaskiner er designet til kontinuerlig højhastigheds-webbehandling. Moderne maskiner i denne kategori opererer med webhastigheder lige fra 200 m/min for tungere laminater op til 800 m/min eller højere til tyndfilmsapplikationer , afhængigt af materialet, spaltebredden og kravene til viklingsspænding. Den roterende forskydningsskærende handling skalerer jævnt med stigende banehastighed, fordi skærekraften påføres kontinuerligt af de modsat roterende knive i stedet for intermitterende som i udstansede eller perforerende konfigurationer. Der er ingen mekanisk stødhændelse, der ville begrænse hastigheden eller kræve dynamisk balancering ved høje hastigheder.
Det afgørende er, at den pneumatiske sidekraft, der opretholder bladets kontakt, er uafhængig af banens hastighed - det er en statisk kraft, der påføres af luftcylinderen, uanset hvor hurtigt banen bevæger sig gennem skærezonen. Det betyder, at kantkvaliteten produceret ved 100 m/min i det væsentlige er identisk med kantkvaliteten ved 600 m/min, forudsat at spænding og sporing er kontrolleret korrekt. Score-cut og crush-cut-metoder viser derimod ofte hastighedsafhængige kantkvalitetsændringer, fordi trykkræfterne og friktionsdynamikken ved skærepunktet ændrer sig, når banens hastighed stiger.
En af de mest kommercielt betydningsfulde fordele ved luftskærerkonfigurationen af forskydningstypen er dens evne til at behandle en virkelig bred vifte af materialer på den samme maskinplatform ved at justere bladgeometri, sidekraft, overlapning og vævsspænding. Tabellen nedenfor opsummerer almindelige materialekategorier, og hvordan forskydningsskæringsparametre er tilpasset til hver.
| Materiale Type | Typisk tykkelse | Nøgleparameterjusteringer | Kantkvalitetsresultat |
|---|---|---|---|
| PET / BOPP film | 12-50 µm | Lav sidekraft, minimal overlapning | Ren, støvfri, ingen krøller |
| Aluminiumsfolie | 6-100 µm | Skarp klingevinkel, kontrolleret overlapning | Graterfri, ingen revner |
| Fleksibelt laminat (emballage) | 60-250 µm | Medium sidekraft, tilpasset bladfrigang | Ingen delaminering i kanten |
| Nonwoven stof | 30-300 gsm | Højere sidekraft, hyppig slibning af klingen | Ren fiberskåret, minimal flossning |
| Coated Paper / Release Liner | 60-200 gsm | Moderat overlap, antistatiske foranstaltninger | Glat kant, ingen belægningsbrud |
Denne tilpasningsevne er en vigtig økonomisk fordel for konvertere, der behandler flere produktlinjer på delt udstyr. En enkelt skære-type luftskærer-skæringsmaskine kan omkonfigureres mellem folie, film, laminat og nonwoven-løb inden for et enkelt skift ved at ændre knivgeometrien og justere pneumatiske trykindstillinger – hvilket eliminerer behovet for dedikerede maskiner pr. materialefamilie, som ellers ville være påkrævet med mindre justerbare skæreteknologier.
Klingens levetid er en væsentlig driftsomkostningsvariabel ved skæreoperationer med store mængder. Blade af skærtype - typisk fremstillet af højhastighedsstål (HSS), wolframcarbid eller keramisk belagt værktøjsstål — slides mere gradvist end skæreskåret eller knust værktøj, fordi skærevirkningen fordeler skærespændingen langs hele klingekantens omkreds i stedet for at koncentrere den på et enkelt skærepunkt. Efterhånden som bladet roterer under banens bevægelse, går forskellige dele af kanten i indgreb med materialet sekventielt, hvorved slid spredes jævnt rundt om bladets perimeter i stedet for at skabe en lokaliseret flad slitage, som det sker med stationære skæreknive.
Det pneumatiske sidekraftsystem bidrager til klingens levetid på en subtil, men vigtig måde: Ved at tillade operatøren at indstille den minimale sidekraft, der er nødvendig for at opnå den krævede snitkvalitet, forhindrer det den overkraft, der hurtigt sløver klingene, når operatører manuelt spænder klingeholderne ud over den optimale indstilling for at kompensere for opfattede kantkvalitetsproblemer. Kontrolleret, repeterbar pneumatisk kraft betyder, at knivene konsekvent fungerer på det korrekte indgrebsniveau, hvilket maksimerer intervallet mellem efterslibnings- eller udskiftningscyklusser.
Operatørsikkerheden ved skæreoperationer er en vedvarende bekymring i betragtning af de involverede skarpe roterende knive. Luftskærerens pneumatiske indgrebssystem giver en meningsfuld sikkerhedsforbedring sammenlignet med mekanisk aktiverede klingeholdere, der kræver, at operatører rækker ind i klingezonen med håndværktøj under opsætning eller justering. Med pneumatisk aktivering kan knivene frigøres fuldstændigt fra skærepositionen ved hjælp af en panelkontrol, før operatørkontakt med knivenheden er påkrævet. Mange maskindesigns indeholder desuden sikkerhedslåse, der automatisk frakobler alle knivstationer, når afskærmninger åbnes, eller når nødstopkredsløbet aktiveres.
Evnen til at frakoble knive øjeblikkeligt uden at stoppe webdrevet er også driftsmæssigt værdifuld. Hvis en vævsplejsning, defekt plaster eller fremmedlegeme nærmer sig opskæringsstationen, kan operatøren kortvarigt frakoble knivene for at tillade uregelmæssigheden at passere igennem uden at komme i kontakt med skærekanterne - hvilket forhindrer knivskader og undgår et vævsbrud, der ville kræve et fuldt maskinstop og gentrådningscyklus. Denne egenskab er især værdsat ved højhastighedsoperationer, hvor standsning og genstart af maskinen repræsenterer en betydelig produktivitetsomkostning.
Luftskærerens skæremaskine leverer sin mest overbevisende kombination af fordele i følgende driftsscenarier:
På tværs af alle disse scenarier positionerer skære-type luftskærer skæremaskinens kombination af præcis pneumatisk kontrol, ren skærevirkning, hurtig opsætning og bred materialekompatibilitet den som den mest teknisk velafrundede skæreplatform til krævende konverteringsapplikationer.
