Hvad sker der faktisk inde i en automatisk ultralydsquiltningsmaskine under produktionen?

Hvad er en automatisk ultralydsquiltningsmaskine?

An automatisk ultralydsquiltemaskine er et industrielt tekstilbearbejdningssystem, der binder og mønstrer flere lag stof - typisk et ansigtsstof, et fyldmateriale som polyestervat eller -vat og et bagsidelag - ved hjælp af højfrekvente ultralydsvibrationer frem for konventionel nål-og-trådsøm. Teknologien erstatter mekanisk syning med et præcist styret akustisk energitilførselssystem, der genererer lokal friktionsvarme ved stofgrænsefladen, smelter og smelter syntetiske fiberlag sammen på definerede punkter eller langs kontinuerlige mønstre for at skabe den quiltede struktur. Resultatet er en permanent limet, mønstret tekstilkonstruktion, der visuelt og funktionelt svarer til en traditionelt syet quilt, men produceret ved dramatisk højere hastigheder, uden trådforbrug, ingen nedetid for nålebrud og uden problemer med styring af sømrynkning eller trådspænding.

Den "automatiske" betegnelse refererer til integrationen af ​​computerstyret mønsterkontrol, servodrevne stoffremføringssystemer og automatiseret procesovervågning, der gør det muligt for moderne ultralydsquiltningsmaskiner at udføre komplekse quiltningsmønstre med flere elementer på tværs af brede stofbredder med minimal operatørindblanding. Moderne automatiske ultralydsquiltningsmaskiner er i stand til at producere færdige quiltede paneler med hastigheder på 20 til 80 meter i minuttet afhængigt af mønsterkompleksitet, stoftype og ultralydsparametre - produktionshastigheder, som ville være umulige at opnå med konventionelle flernålsquiltningsmaskiner, der kører med samme mønstertæthed.

Kernefysikken: Hvordan ultralydsenergi binder stof

Forståelse af, hvordan en automatisk ultralydsquiltemaskine fungerer, kræver en klar forståelse af den fysiske mekanisme, hvormed ultralydsenergi binder syntetiske tekstillag - en proces, der er fundamentalt forskellig fra enhver mekanisk fastgørelses- eller klæbemiddelmetode. Bindingsmekanismen er intermolekylær friktionsopvarmning, drevet af den hurtige cykliske deformation af polymermolekyler under påvirkning af et højfrekvent akustisk felt.

Når et vibrerende ultralydshorn - oscillerende ved frekvenser på 20 kHz, 35 kHz eller 40 kHz afhængigt af maskinens design - presses mod en stabel af syntetiske stoflag ved et defineret kontakttryk, forplanter den akustiske energi sig gennem materialet som tryk- og forskydningsspændingsbølger. Ved grænsefladerne mellem stoflagene og i selve stoffets fiberstruktur får den hurtige cykliske mekaniske deformation polymerkædesegmenter til at bevæge sig mod hinanden med hastigheder, der er for hurtige til, at materialets viskøse afslapning kan tilpasses. Denne interne friktion omdanner mekanisk energi til termisk energi med ekstraordinær rumlig præcision - opvarmningen sker nøjagtigt ved materialegrænseflader og fiberkontaktpunkter, hvor den akustiske belastning er koncentreret, i stedet for at blive påført eksternt og ført indad som i konventionelle opvarmningsprocesser.

Den lokaliserede temperaturstigning ved bindingszonen når og overstiger smeltepunktet for de syntetiske fiberpolymerer - typisk 255-265°C for polyester - inden for millisekunder efter hornkontakt. Den smeltede polymer flyder under det påførte kontakttryk, blander sig hen over laggrænsefladen og fylder mellemrummene mellem fibre fra tilstødende lag. Når ultralydsenergien fjernes, og materialet afkøles - en proces, der kun tager en brøkdel af et sekund under det fortsatte kontakttryk fra hornet - størkner den blandede polymer til en monolitisk, kovalent kontinuerlig binding, der i mange tilfælde er strukturelt stærkere end den omgivende usmeltede fiber. Dette er bindingsmekanismen, der producerer det karakteristiske hævede, prægede udseende af ultralydsquiltede mønstre - de komprimerede, smeltede bindingszoner er lidt tyndere og tættere end det omgivende stof, hvilket skaber en tekstureret relief, der definerer quiltningsmønsteret.

Nøglekomponenter i en automatisk ultralydsquiltningsmaskine

En komplet automatisk ultralydsquiltningsmaskine integrerer flere forskellige undersystemer, der skal fungere i præcis koordinering for at producere ensartet quiltet output af høj kvalitet. At forstå hver komponents funktion er afgørende for operatører, vedligeholdelsesingeniører og indkøbsspecialister, der vurderer maskinspecifikationer.

Ultralydsgeneratoren (strømforsyning)

Ultralydsgeneratoren - også kaldet strømforsyningen eller konverteren - er systemets elektriske hjerte. Den tager standard vekselstrøm (typisk 220V eller 380V ved 50/60 Hz) og konverterer den til et højfrekvent vekselstrømssignal ved ultralydssystemets driftsfrekvens - oftest 20 kHz til tunge tekstilapplikationer eller 35-40 kHz til finere, højere opløsningsbindingsarbejde. Moderne digitale generatorer bruger Phase-locked loop (PLL) kontrolkredsløb til kontinuerligt at spore og opretholde resonans med transducer-booster-horn-samlingen, når den ændrer temperatur under drift, hvilket sikrer stabil energiforsyning uanset belastningsvariationer. Generatorens udgangseffekt til quiltningsapplikationer varierer typisk fra 500 W til 3.000 W pr. bondinghoved, med multi-head maskiner, der bærer flere generatorer, der arbejder synkroniseret parallelt.

Transduceren (konverter)

Transduceren konverterer det højfrekvente elektriske signal fra generatoren til mekanisk vibration ved hjælp af den piezoelektriske effekt. Den indeholder en stak af piezoelektriske keramiske skiver - typisk blyzirkonatitanat (PZT) - der udvider sig og trækker sig sammen som svar på det vekslende elektriske felt og genererer langsgående mekaniske svingninger med samme frekvens som det elektriske input. Transduceren er præcisionsfremstillet til at resonere mekanisk ved dens designfrekvens, hvilket maksimerer energikonverteringseffektiviteten. Vibrationsamplitude ved transducerens udgangsflade er typisk 5-10 mikron, som forstærkes af boosteren og hornet til de niveauer, der kræves for effektiv tekstilbinding.

Booster og ultralydshorn (Sonotrode)

Boosteren er en mellemliggende akustisk komponent, der forstærker eller dæmper vibrationsamplituden fra transduceren, før den når hornet. Forskellige booster-forhold (1:1, 1:1,5, 1:2) gør det muligt at indstille systemet til forskellige materialetykkelser og krav til bindekraft. Hornet - også kaldet sonotrode - er den komponent, der kommer i direkte kontakt med stoffet og leverer ultralydsenergien til bindingszonen. Horngeometrien er kritisk vigtig: dens form skal være designet til at give genlyd ved systemfrekvensen, mens den leverer ensartet vibrationsamplitude over hele dens arbejdsflade. Til quiltning er horn typisk cylindriske med mønstrede arbejdsflader - det prægede mønster på hornfladen definerer quiltningsmønsteret, der overføres til stoffet, med hævede funktioner, der koncentrerer ultralydsenergien ved de tilsigtede bindingspunkter.

Den mønstrede rulle (ambolt)

I roterende ultralydsquiltesystemer - den konfiguration, der bruges i de fleste automatiske højhastighedsquiltningsmaskiner - passerer stoffet kontinuerligt mellem det vibrerende horn og en roterende mønstret metalrulle kaldet ambolten. Ambolten bærer det prægede quiltningsmønster på sin overflade og roterer synkront med stoffets fremføringshastighed. Mellemrummet mellem hornet og ambolten bestemmer det kontakttryk, der påføres stoffet ved bindingspunkterne - præcis spaltekontrol, som typisk opnås gennem servodrevet hornpositionering, er afgørende for ensartet bindingskvalitet. For lille spalte giver utilstrækkeligt tryk til fuldstændig smeltning og binding; for meget mellemrum giver hornet mulighed for at hoppe eller stoffet glide, hvilket giver uregelmæssige eller ufuldstændige bindinger.

Stoffremførings- og spændingssystemet

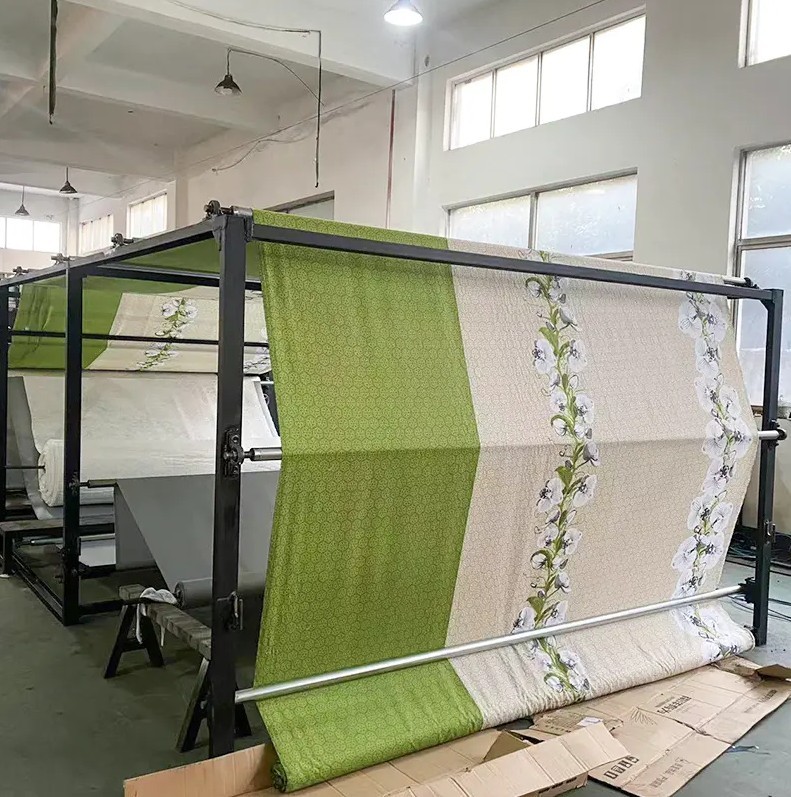

Det automatiske stofhåndteringssystem fremfører forsidestof, pladevat og bagsidelag fra separate forsyningsruller, justerer dem præcist, opretholder kontrolleret spænding over hele arbejdsbredden og trækker den bundne komposit gennem maskinen ved den programmerede hastighed. Servo-drevne nip-ruller, kantguider og spændingskontroldansere sikrer, at alle lag kommer ind i bindingszonen i perfekt registrering uden rynker, skævheder eller spændingsvariationer - hvilket som helst ville forårsage mønsterfejl eller bindingsfejl i det færdige produkt.

Produktionsprocessen trin for trin

Den komplette produktionssekvens på en automatisk ultralydsquiltningsmaskine følger et defineret procesflow fra råmaterialelæsning til færdigt quiltet paneloutput:

• Materialebelastning: Ruller af ansigtsstof, polyester eller dun-alternativ pladevat og bagsidestof er monteret på maskinens forsyningsrullestativer. Webledere føres gennem spændingskontrolsystemet og justeres ved maskinens indgangspunkt ved hjælp af kantstyresensorer.
• Lagkonsolidering: De tre lag samles i en kontrolleret stak, når de kommer ind i maskinen, med en spredestang eller konsolideringsrulle, der sikrer fuld bredde, rynkefri kontakt mellem alle lag før bindingszonen.
• Ultralydsbinding: Den konsoliderede stofstabel passerer mellem det vibrerende horn og den mønstrede amboltvalse. Ved hvert kontaktpunkt, der er defineret af amboltmønsteret, smelter ultralydsenergien og smelter de syntetiske fiberlag sammen på millisekunder, hvilket skaber de permanente bindingspunkter, der definerer quiltningsmønsteret.
• Køling og størkning: Umiddelbart efter at have passeret gennem bindingszonen, holdes det bundne stof under let spænding, når de smeltede polymerzoner afkøles og størkner. Ingen ekstern køling er påkrævet - systemets termiske masse og luftkøling er tilstrækkelig ved normale produktionshastigheder.
• Udgang og vikling: Den færdige quiltede komposit vikles på en udgangsrulle, skæres til panellængde af en integreret fræser eller stables til downstream-bearbejdning, afhængigt af maskinens konfiguration og downstream-workflow.

Mønsterkontrol og CNC-programmering i moderne maskiner

Den "automatiske" kapacitet i moderne ultralydsquiltningsmaskiner realiseres gennem sofistikerede CNC-systemer (computer numerisk kontrol), der styrer alle aspekter af mønsterudførelse, maskinhastighed og procesparameterstyring. I maskiner, der bruger flad-bed eller multi-akse bindingshovedkonfigurationer - i modsætning til rene roterende amboltsystemer - drives bindingshovedet af servomotorer på tværs af stoffets bredde, mens stoffet bevæger sig frem og udfører komplekse programmerede mønstre under lukket sløjfepositionskontrol med positioneringsnøjagtighed på ±0,1 mm eller bedre.

Mønsterbiblioteker, der er gemt i maskincontrolleren, giver operatører mulighed for at vælge mellem hundredvis af forprogrammerede quiltningsdesigns - fra simple diamantgitter til komplekse blomster-, geometriske og brugerdefinerede logomønstre - og skifte mellem mønstre på få minutter ved at indlæse et nyt program i stedet for fysisk at ændre værktøj. For roterende amboltmaskiner kræver mønsterændringer fysisk udskiftning af amboltrulle, men maskinens automatiske parametergenkaldelsessystem indlæser automatisk de korrekte hastigheds-, tryk- og effektindstillinger forbundet med hvert amboltmønster, hvilket minimerer opsætningstid og operatørfejl. Integrationen af ​​touch-screen HMI-paneler (human-machine interface) med intuitiv mønstervisualisering giver mindre erfarne operatører mulighed for at opsætte og køre produktionen effektivt, mens datalogningsfunktioner registrerer procesparametre kontinuerligt med henblik på kvalitetssporbarhed og procesoptimering.

Sammenligning af ultralydsquiltning med konventionel nålequiltning

Ydeevnefordelene og begrænsningerne ved automatiske ultralydsquiltemaskiner bliver tydelige, når de sammenlignes direkte med konventionelle flernålsquiltningsmaskiner på tværs af de dimensioner, der er vigtigst for industrielle tekstilproducenter:

Materialekompatibilitet og begrænsninger

Ultralydsbindingsmekanismen er helt afhængig af den termoplastiske opførsel af syntetiske polymerer - fibermaterialets evne til at smelte, flyde og gen-størkne under kontrollerede termiske og trykforhold. Dette grundlæggende krav definerer både styrken af ​​ultralydsquiltningsteknologi og dens primære begrænsning: den arbejder udelukkende med termoplastiske syntetiske materialer og kan ikke binde naturlige fibre som bomuld, uld eller silke, der ikke smelter, men i stedet forkuller eller nedbrydes ved opvarmning.

Materialerne, der er fuldt kompatible med ultralydsquiltning, omfatter:

• Polyester (PET): Det primære materiale til ultralydsquiltning i sengetøj, overtøj og nonwoven-applikationer - fremragende energiabsorption og bindingsstyrke
• Polypropylen (PP): Udbredt til nonwoven quiltede produkter, herunder medicinske engangskjoler, landbrugsbetræk og hygiejneprodukter
• Nylon (polyamid): Anvendes i tekniske og udendørs tekstilapplikationer, hvor vedhæftningsstyrke og kemikalieresistens er vigtige
• Blandede stoffer med tilstrækkeligt syntetisk indhold: Stoffer, der indeholder mindst 65-70 % termoplastiske fibre, kan ultralydslimes, selvom bindingsstyrken er reduceret sammenlignet med 100 % syntetiske substrater

For produkter, der kræver ansigtsstoffer af naturfiber - såsom bomuldsovertrukne dundyner eller topmadras med uld - kan der anvendes hybridmetoder, hvor en syntetisk scrim eller bagsidelag giver det termoplastiske bindemedium, mens naturfiberoverfladestoffet fastholdes mekanisk af de komprimerede bindingszoner uden at kræve, at ansigtsfibrene selv smelter. Denne tilgang kræver omhyggelig procesoptimering for at opnå acceptabel bindingsstyrke uden at beskadige den naturlige fiberoverflade, og det er et aktivt udviklingsområde for producenter, der søger at udvide ultralydsquiltning til premium sengetøjssegmenter, der i øjeblikket domineres af nålequiltning.

Industrielle applikationer og produktsektorer

Automatiske ultralydsquiltningsmaskiner betjener en bred og voksende række af industrielle produktsektorer, og adoptionen accelererer, efterhånden som producenter erkender produktiviteten, kvaliteten og omkostningsfordelene, som teknologien giver i forhold til konventionel syning:

• Sengetøj og boligtekstiler: Dyner, dyner, madrasser og topmadrasser — det største anvendelsessegment, drevet af efterspørgsel efter ensartet mønsterkvalitet, høj produktionsgennemstrømning og eliminering af trådrelaterede kvalitetsproblemer
• Overtøj og beklædning: Isolerede jakker, veste og sportstøj, hvor ultralydsquiltning giver vandafvisende binding uden nåleperforeringer, der ville kompromittere vandtæt membranintegritet
• Medicinske og hygiejniske nonwovens: Operationskitler til engangsbrug, isoleringsbetræk, sårplejekompositter og absorberende puder, hvor steril, trådfri konstruktion er et lovkrav
• Automotive tekstiler: Loftbeklædninger, dørpanelindsatser, sæderygbetræk og bagagerumsforinger, hvor quiltede æstetiske paneler fremstilles ved bilhastigheder uden kompleksitet i trådforsyningsstyring
• Filtreringsmedier: Flerlags filterkompositter til luft- og væskefiltrering, hvor ultralydsbinding skaber forseglede, gevindfrie lagsamlinger med præcise, ensartede åbne områder

Vedligeholdelseskrav og operationel bedste praksis

Vedligeholdelse af en automatisk ultralydsquiltemaskine i toptilstand kræver opmærksomhed på de specifikke slid- og fejltilstande for ultralydskomponenterne - som adskiller sig fundamentalt fra de mekaniske slidmønstre på nålequiltningsmaskiner, som mange tekstilvedligeholdelsesingeniører er mere fortrolige med.

Ultralydshornet er den mest slidstærke komponent i systemet. Gentagen kontakt med stof og amboltoverflader forårsager progressivt slid på hornfladen, hvilket ændrer vibrationsamplitudefordelingen og til sidst forringer bindingskvaliteten og mønsterdefinitionen. Hornets ansigtstilstand skal inspiceres regelmæssigt - ugentligt i højproduktionsmiljøer - og hornene skal bearbejdes igen eller udskiftes, når ansigtsslitage overstiger producentens tolerancespecifikation. Horn af titaniumlegering, selv om de er dyrere end aluminiumsalternativer, tilbyder betydeligt længere levetid og er det foretrukne materiale til kontinuerlig produktion af quiltning.

Den piezoelektriske transducer kræver periodisk inspektion for keramiske revner - en fejltilstand forårsaget af mekanisk stød, overdrejning af stiften, der forbinder transduceren til boosteren, eller drift ved resonansfrekvenser, der er væsentligt forskudt fra design på grund af akkumuleret slid eller temperaturændringer. Betjening af generatoren i amplitudestyret tilstand i stedet for effektstyret tilstand reducerer transducers stress ved at opretholde en ensartet vibrationsamplitude uanset belastningsvariation, hvilket forlænger transducerens levetid. Generatorkalibrering og resonansfrekvensverifikation bør udføres kvartalsvis som en del af et struktureret forebyggende vedligeholdelsesprogram for at sikre, at hele systemet fortsætter med at fungere med maksimal energikonverteringseffektivitet i hele dets levetid.
